MTF代表调制传递函数，是光学镜头性能的数字指标。

下面两幅图像您可以看到的表现是不同的。上面的图片没有对焦吗？不。这就是两个性能不同的镜头之间的性能差异。可以看出光学系统在检测设备中的重要性。

·

·

在本文中，我们将解释 MTF 的含义以及如何阅读它。

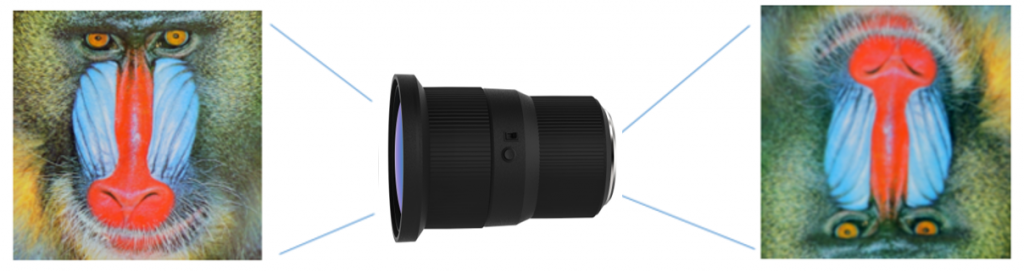

成像镜头起着精确再现物体并形成图像的作用。如果物体的成像完全一样，就不会有问题吗？事实上，在现实世界中，存在一种称为衍射的物理极限，并且由于镜头设计和制造中存在误差而存在像差。因此，由于衍射和像差，镜头不能真实地再现物体。

当您观看通过上述镜头再现的图像时，猴须等精细图案会显得模糊。判断镜头的分辨率时，主要看其能否表现精细的图案（这也称为高空间频率）。

MTF的定义

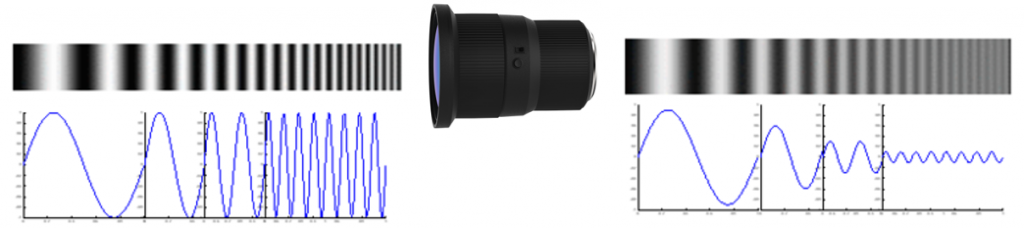

我们假设有一个具有正弦波亮度的图案，如下图所示。当这些图案穿过镜头时会发生什么？虽然大图案的对比度相对较高，但对比度会随着图案尺寸的减小而降低。

 *对比：区分能力

这里，对比度或调制定义如下。

MTF的定义是像侧和物侧之间的调制比。

用空间频率表示的MTF曲线就是MTF曲线。

在上图中，横轴和纵轴分别代表空间频率和MTF。随着空间频率增加（向右），图案变得更精细，并且存在一个MTF值逐渐减小到0的点，该点称为截止频率。这是指无法再解析图案的空间频率。截止频率与光的波长和镜头的孔径（或NA）有关。

让我们花点时间来了解一下空间频率。

空间频率，也称为空间频率，是表示物体在空间中重复多少的数字。单位为LP/mm、周期/mm。信号的周期，例如赫兹（Hz），以1毫米内有多少个线对（LP）来表示，例如1秒内重复多少次。

例如，1LP/mm 表示 1mm 内有 1 个黑/白线对。对应有一条线的宽度为 1/(1×2)mm，即 0.5mm。那么 100LP/mm 会发生什么呢？1个宽度为0.005mm = 5μm。

像素尺寸是5μm，但为什么是100LP/mm？这是因为，如果图像一次形成一个像素，则它与线对形式相同。那么，您熟悉LP/mm单位吗？

如何阅读MTF

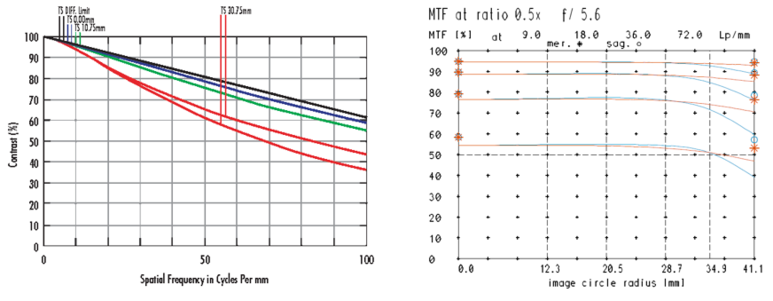

您可以通过查看商业镜头数据表来了解 MTF 性能。当然，大部分性能都是设计出来的，实际测量时，出现10-15%的下降是很常见的。下面两张图都是 MTF 性能图，您能看出差异吗？

在这两个图中，纵轴表示 MTF。左图的X轴代表空间频率，右图是半图像区域。半像区域的零点是指光轴或像的中心。只需查看此图，您就可以了解该镜头覆盖了多少传感器尺寸。

如今，由于整个图像的分辨率均匀性很重要，因此镜头制造商倾向于以右图所示的形式提供 MTF。
